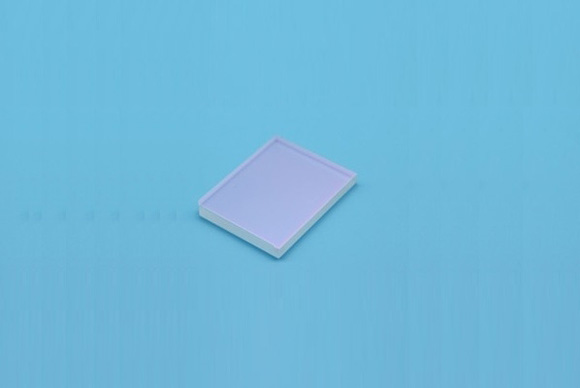

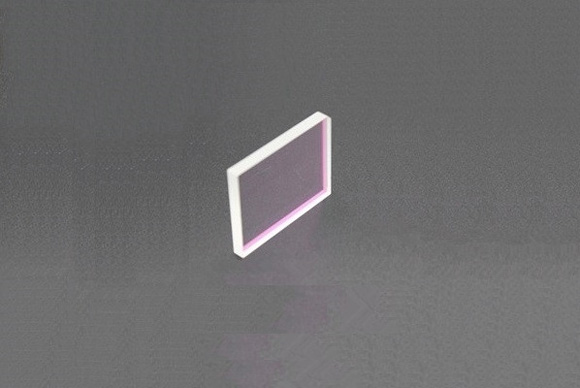

波长分光镜【二向色镜】
根据光的波长分光,反射特定波段的光,透射其他波段(例如反射红光、透射蓝光)。
尺寸公差:+0/-0.2mm
厚度公差:±0.2mm
光洁度:60/40
通光孔径:>90%
面型:<λ/8@632.8nm
如有不同要求,可咨询客服。
立即咨询
详情介绍

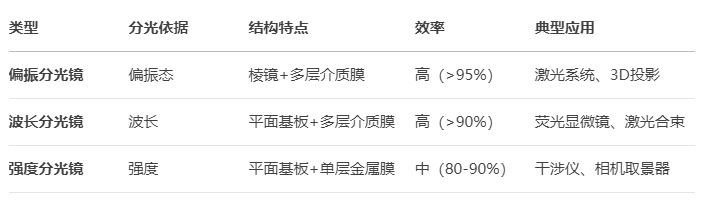

分光镜也叫作分光片,是光学干涉仪中的重要零件,在激光设备和光纤通信系统领域中得以广泛应用,其特性是一个可以将一束光分成量束(或多束)光的光学装置,分裂之后的各条光束的性质与光源完全相同(在采用偏振原理分束时性质部分相同),各条光束的强度总和等于光源强度(忽略光束过程中的各种损失量)。
结构与原理
结构:
平面玻璃基板上镀有多层介质膜,通过干涉效应实现波长选择性。
膜层厚度和材料决定反射/透射的截止波长。
原理:
特定波长的光因膜层干涉被反射,其他波长透射。
分光特性由膜层的光学厚度(折射率×物理厚度)决定。
关键特性
分光界限陡峭(如从反射到透射的过渡带宽仅几纳米)。
低吸收损耗,适用于高功率激光系统。
分光特性与入射角相关(需控制光路角度)。
应用领域
荧光显微镜:反射激发光(如488nm蓝光),透射样品发出的荧光(如520nm绿光)。
激光合束系统:合并不同波长的激光(如红、绿、蓝三色激光合成白光)。
太阳能电池:分光镜将太阳光谱分段,分别匹配不同材料的电池以提高效率。
舞台灯光:选择性反射/透射特定颜色光,实现动态色彩控制。
